IR5882型

漏电监控IR5882

主要用于监测接地系统中的对地绝缘故障，差动电流继电器主要作用是在绝缘故障发生前对电源设备及厂房的预防及保护。毋须中断运行即发现、指示出绝缘问题

特性
• 符合IEC/EN 62 020标准
• 可适用于交流和直流脉动电流监测,符合IEC/TR60755 Type A
• 9段触发值，从10mA至10A 或者10mA至30A
• 频率范围20…2000Hz
• 自动、手动复位可选
• 具备预警功能
• 自带测试和复位按钮
• 断线保护功能
• 反应时间短
• 带可调延时时间 tv 的功能
• 去励触发
• 自带上电及输出状态指示灯
• 2组单回路转换触点输出
• 带密封保护盖
• 有3种不同的外形尺寸和安装方式
IL 5882: 深度63mm；模块较薄，端子靠近底端，适合安装在集成
控制板或者浅表式配电盘上；符合DIN 43 880标准。
- 宽35mm
- 连接外部电流互感器
例如 DOLD ND 5016, ND5019
SL 5882: 深度100mm；模块较厚，端子靠近端面，适合于有安装板
和线槽的电柜
- 宽35mm
- 连接外部电流互感器
例如 DOLD ND 5016, ND5019

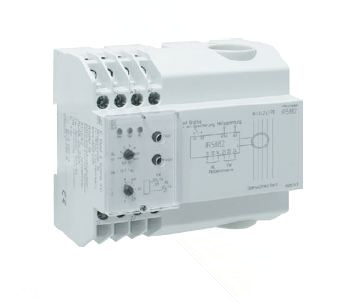

IR 5882: 深度63mm；模块较薄，端子靠近底端，适合安装在集成
控制板或者浅表式配电盘上；符合DIN 43 880标准。
- 宽105mm
- 自带电流互感器

功能

IL/SL 5882和IR5882模块与故障电流断路器单元功能类似。它可以在系
统不停止运行的情况下，监测、指示出零序电流。通过在IL/SL 5882上的
I 和K 端子接一个外部的差动电流互感器例如 ND5019，即可完成对于零
序电流的监测。IR5882模块集成了电流互感器。除了地线之外同一电源
系统内的所有电缆，都通过这个电流互感器进行监控。在一个无故障的电
源系统中，所有电流的和应该为零，电流互感器不会产生二次感应电压。
如果一个导致绝缘故障发生的故障电流流向大地，IL/SL 5882或者IR5882
就会检测和测量出由这个差动电流互感器产生的一个电流值。当系统出现
断线情况的时候，将会中断对零序电流的监测，内置特殊电路会检测出断
线，并且强制模块触发。
模块有两组单回路的转换触点输出，端子11-12-14是（AL）报警信号输
出，端子21-22-24是（VW）预警信号输出；预警型号的限幅值为报警信
号的70%。通过外部桥接X1-X2端子，系统的报警信号得以保持，只有通
过复位按钮或者断开控制电源才可进行复位；如果X1-X2之间是开放的，
则系统处于自动复位状态，报警信号将不会保持。通过‘Test’按钮，我
们可以得到一个模拟的报警信号（Alarm）。每组输出均可设置输出延时
时间 tv（ 报警信号延迟和预警信号延迟时间一致）。
为了防止通过旋钮，随意修改设定的参数；该模块还带有可进行密封和涂
漆的透明防护盖。防护盖上分别留有‘Test’和‘Reset’按钮的两个小
孔以方便操作。
