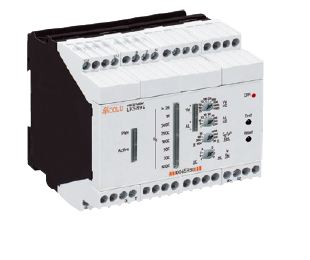

绝缘监控模块LK5894

特性
• 绝缘监控符合 IEC/EN 61557-8
• 检测对称和不对称绝缘故障
• 预警阈值设定范围：20 kΩ-2MΩ
• 报警阈值设定范围：1kΩ-250kΩ
• 继电器输出可选通电或去电激励
• 通过设定最大漏电容缩短响应时间
• 用螺丝刀简单清晰地设定设备
• LED灯带指示当前绝缘阻值
• 显示动作的测量回路
• 自动和手动的设备自检
• 宽 90 mm

技术参数

电磁兼容

静电释放: 8 kV (air) IEC / EN 61000-4-2

高频辐射: 10 V / m IEC / EN 61000-4-3

快速瞬变: 2 kV IEC / EN 61000-4-4

高频传导: 10V IEC / EN 61000-4-6

干扰抑制: 限定值 A EN 55011

防护等级

外壳: IP 40 IEC/EN 60 529

接线端子: IP 20 IEC/EN 60 529

外壳材料: V0 热塑性塑料 to UL subject 94

抗振动: 振幅 0.35 mm IEC/EN 60 068-2-6

频率 10 ... 55 Hz

耐气候性: 25 / 060 / 04 IEC/EN 60 068-1

端子名称: EN 50 005

接线: 1 x 4 mm2 单股线或

1 x 2,5 mm2 带线套的多股线或

2 x 1,5 mm2 多股线

DIN 46228-1/-2/-3-4

或

2 x 2,5 mm2 多股线

DIN 46228-1/-2/-3

接线固定: 螺栓，带保护 M3,5

安装: DIN 导轨

IEC / EN 60715

测量回路 L(+) / L(-) 对 PE / KE

标称电压 UN: DC 0 ... 690 V; AC 0 ... 690 V

电压范围: DC max. 1000 V; AC max. 760 V

频率范围: DC or 16 ... 1000 Hz

最大线路电容: 1000 μF

内部阻抗 (AC / DC): > 280 kΩ

测量电压: 大约. ± 95 V

最大测量电流 (RE = 0): < 0.35 mA

响应值 RE

预警 („VW“):

kΩ: 20 30 50 70 100 150 250 500 1000 2000

报警 („AL“)

kΩ: 1 3 10 20 30 50 70 100 150 250

每个均可通过旋转开关调节

响应误差: ± 15 % + 1.5 kΩ IEC 61557-8

响应值磁滞

在10 kΩ ... 700 kΩ范围: 大约. 25 %

在以上范围外: 大约. 40 % + 0.5 kΩ

上电延时

在 CE = 1μF,

RE of ∞ to 0.5 * 响应值: < 10 s

辅助电压输入

DC-输入(A1+ /A2)

标称电压 UH: DC 24 V

电压范围: DC 20 ... 30 V

标称功耗: 最大 5 W

控制输入( T, R 和 G之间)

电流: 大约. 3 mA

无负载电压对G: 大约. 12 V

允许线长: < 50 m

最小动作时间: 0.5 s

输出

触点: 2 x 1 转换触点用于 VW 和 AL

热电流 Ith: 4 A

开关容量

对 AC 15:

常开触点: 3 A / AC 230 V IEC/EN 60 947-5-1

常闭触点: 1 A / AC 230 V IEC/EN 60 947-5-1

电气寿命

在 8 A, AC 250 V: 1 x 104 开关次数

短路能力

最大额定熔断: 4 A gL IEC/EN 60 947-5-1

机械寿命: 10 x 106 开关次数

一般参数

运行模式: 连续运行

温度范围

工作: - 25 ... + 60 °C

空气相对湿度: 93 % bei 40 °C

大气压 860 ... 1600 mbar (86 ... 106 kPa)

高度: < 4.000 m IEC 60 664-1

电气间隙和爬电距离

额定脉冲电压/污染指数

测量回路L(+) /

L(-)对直流辅助电压

和继电器触点 VW, AL: 8 kV / 2

直流辅助电压对

继电器触点 VW, AL: 8 kV / 2

继电器触点 VW 对 AL: 4 kV / 2
