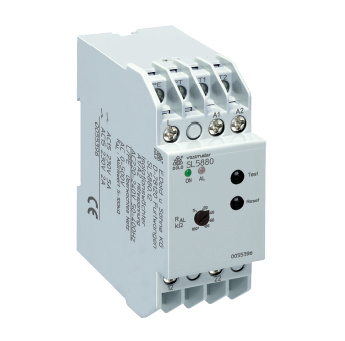

IL/SL5880交流绝缘模块
IL/SL5880交流绝缘监控与漏电监控模块
IL/SL5880.12/200 |
带有预报警功能和可编程输出功能 |
|
IL/SL5880.12/201 |
带有预报警功能和可编程输出功能 带能量触发功能 | |
IL/SL5880.12/300 | 带有预报警功能和可编程输出功能
带能量触发功能,可与移动电源公用 |
• 符合IEC/EN 61 557标准
• 可适用于单相和三相交流系统,0~500V AC,10~1000 Hz
• 监控值可调,RAL :5…500 KΩ
• 监控模块也可直接切断被监控回路
• 输出触点断电释放
• 输出回路与辅助电压测量回路电气完全隔离
• 自动、手动复位可选
• 自带测试和复位按钮
• 测试和复位按钮也可外接
• 自带运行及故障指示灯
• 2组转换触点输出
• IL/SL 5880/200系列,附加预警功能
-可调预警值 RVW10KΩ … 5MΩ
-输出可自定义
• IL/SL 5880/300系列,符合 DIN VDE 0100-551标准;适用于移动电
源装置。
• 4类标准外壳:
IL5880,IP5880:深度61mm;模块较薄,适合安装在集成控制板或
者浅表式配电盘上;符合DIN 43 880标准。
SL5880,SP5880:厚度98mm;模块较厚,适合柜内安装或电缆线槽
的嵌入式安装。
• 宽度35mm
机器与设备的意外停机已经是现代工厂考核成本的重要因素之一。通过早期发现系统绝缘故障,
多德的绝缘监控模块有助于防止设备的电气故障,从而确保设备运行的可靠性和工厂安全。
多德的绝缘监控模块适用于接地和不接地系统,两个系统的功能原理不同:
在“接地系统”(TN),多德的差分电流监控模块利用差分电流值检测接地系统的故障电流,
从而防止由电气故障导致的设备停机,甚至由于长期漏电积累导致的电气火灾等。
在“不接地系统”(IT),多德的绝缘监控模块监控不接地系统的对地绝缘阻抗。 通过监控对地
绝缘阻抗保证不接地系统的漏电安全,相关的欧洲安全法规“Safety of Machinery”
DIN EN 60204-1或者DIN VDE 0100-410,也强制要求在IT系统中必须安装绝缘监控装置。
多德的绝缘监控与漏电监控模块为客户大量节约了由于漏电风险带来的高成本。
