DM4060超高精度激光测距

2014-07-24 17:37:46来源：浏览：3299

基本参数

·中心点传感器

·自带显示窗口

·分辨率高达 3μm

感应元件

直排光阵

调节

自学习: 按键 / 外部

通电指示灯

LED 绿色

镜头受污指示灯

LED 橙色 / LED 红色快闪

光源

脉冲式红色激光二极管

波长

655 nm

激光等级

2

光束类型

点

测量距离 Sd40 ... 60 mm

　

最小自学习范围

> 3 mm

分辨率

0,003 ... 0,008 mm

线性误差

± 0,005 ... ± 0.012 mm

光束直径

0,5 mm

温漂

0.008%FS

电气参数

　

响应时间 / 释放时间

0,5 ms

工作电压范围 +Vs

20-30VDC

电流消耗 (最大)

100 mA

输出电路

模拟量4-20ma/0-10Vdc，3路PNP输出

短路保护

是

反向极性保护

是, Vs到 GND

绝缘电阻

20MΩ基于DC250V的高阻表

耐电压：

AC1000V，一分钟，所有电源端子与外壳之间

海拔

2000M以下

机械参数

　

宽度 / 直径

20,4 mm

高度 / 长度

60 mm

深度

57 mm

类型

直角

外壳材料

PBT,丙烯基

前面 (光学)

玻璃

连接器类型

10 芯

抗振动

10-55HZ（周期1分钟）双振幅1.5mm,X,Y,Zf方向各2小时

耐冲击

500m/s,在50g时X,Y,Zf方向各3次

重量

70g

环境条件

　

操作温度

-10…45℃

操作湿度

35-85%RH(应无凝露)

防护等级

IP 67

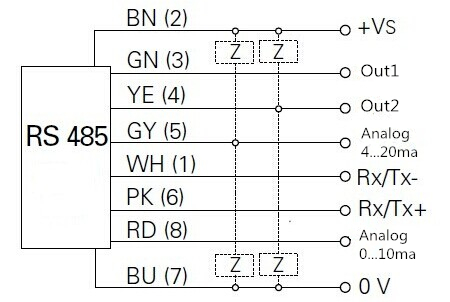

接线说明

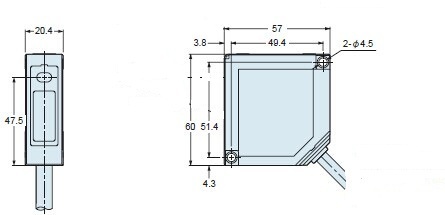

尺寸说明
