3100系列压力变送器

2014-07-17 15:49:35来源：浏览：2421

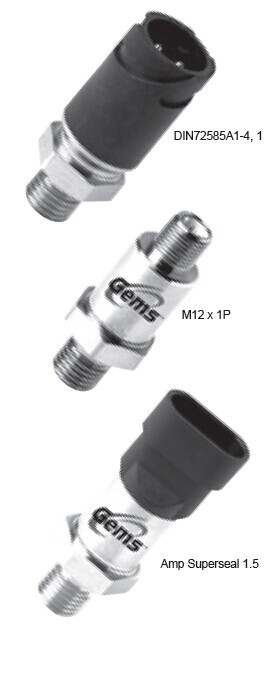

3100 系列紧凑型压力变送器

●压力量程0-3.5 bar 到 0-2200 bar (0-50 psi 到0-30,000 psi)

●本体直径19mm，长度25mm（不含压力及电气接头）

3100 系列溅射薄膜压力传感器具有极高的性能价格比，是适合OEM 用户的高性能，
高可靠性和高稳定性的新一代产品。多种输出以及多种压力电气连接形式满足绝大多数
的应用要求。结构非常紧凑，特别适合于安装空间狭窄的场合。3100 系列是完全满足
RoHS 要求的产品。

技术规格

长期偏移

0.1%FS/年（不逐年累积）

精度

0.25% FS

温度误差

1.5% FS/100℃ (0.83% FS/100oF)

补偿温度

-40℃ ~ 125℃ (-40oF ~ 257oF)

工作温度

-40℃ ~ 125℃ (-40oF ~ 257oF)

零点允差

0.5% 量程

量程允差

0.5% 量程

响应时间

1 ms

疲劳寿命

设计寿命超过100,000,000次循环

机械结构

压力端口

见“订购指南”

接液部件

17-4 PH 不锈钢

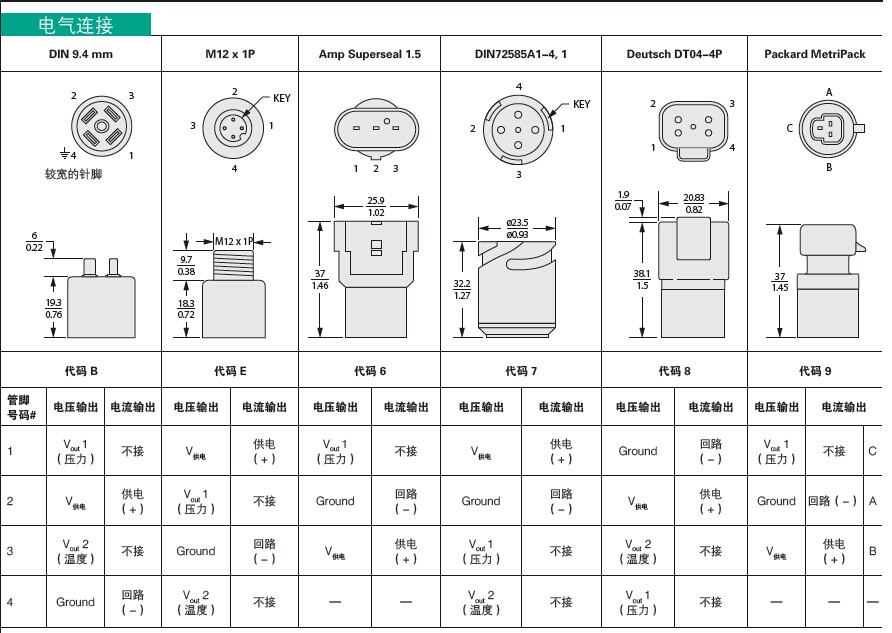

电气连接

见“订购指南”

外壳

IP67（如果电气连接代码是A，则为IP65）

振动

40G 峰峰值，正弦曲线，10-2000Hz

冲击

经受自由落体标准IEC 68-2-32程序1

EMC

100 V/m

认证

CE, RoHS

重量

35克

特有技术规格

电压输出

输出（3线制）

最小0V至最大10V。见“订购指南”

供电电压

高于满量程输出电压 2V，至最大30VDC@4.5mA（6.5mA当双输出的时候）

吸入电流

2 mA

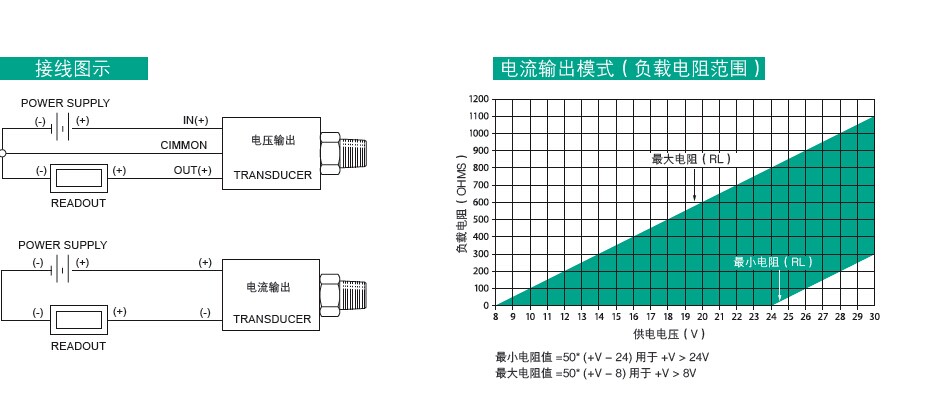

电流输出

输出（2线制）

4-20 mA

供电电压

8-30 VDC

最大回路电阻

（供电电压 - 8）X 50 ohms

比例电压输出

输出

0.5~4.5 VDC@4mA（6.5mA当双输出的时候）

供电电压

5 VDC ±10%

压力特性

压力量程

耐压

破裂压力

3.5-25 (50-300)

3.00 x FS

40 x FS

40-100 (500-1,500)

2.00 x FS

20 x FS

160-400 (2,000-6,000)

10 x FS

600-1,000 (7,500-15,000)

4 x FS

1,600 (20,000)

1.40 x FS

2 x FS

1,800 (25,000)

1.8 x FS

2,200 (30,000)

1.5 x FS

详细资料请来电咨询
