GXM2S-SSI系列
2012-12-31 16:03:31来源：浏览：3087
| 绝对值编码器-SSI | |||||
| 盲孔ø12 mm | |||||
| 多圈光电编码器14位ST/12位MT | |||||
| GXM2S-SSI | 特性 | ||||
 |
–多圈编码器/SSI | ||||
| –光电感应 | |||||
| –分辨率：单圈14位，多圈12位 | |||||
| –盲孔ø12mm/ø14mm | |||||
| –电子式零点设置 | |||||
| –恒定代码连续性检查 | |||||
| –计数方向输入 | |||||
| –适合正负加速度较高的应用 | |||||
| –可带附加增量输出 | |||||

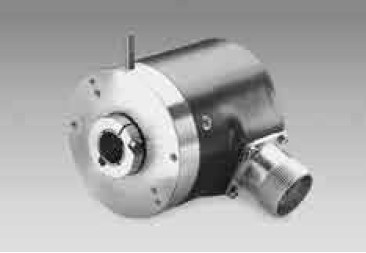

| GXM2S盲孔型 | |||||
| 技术数据-电气参数 | 技术参数-机械参数 | ||||
| 电源电压 | 10...30 VDC | 外壳 | ø58 mm | ||
| 反极性保护 | 是 | 轴 | ø12 mm 盲孔 | ||
| 空载/负载损耗 | ≤50 mA (24 DVC) | ø14 mm 盲孔 | |||
| 初始化时间(典型） | 20ms上电后 | 保护等级 DIN EN 60529 | IP 54 | ||
| 接口 | SSI,增量A90°B（可选） | 运行速度 | ≤6000 rpm（机械） | ||
| 功能 | 多圈 | ≤6000 rpm（电气） | |||
| 步数/圈 | 16384/14位 | 启动力矩 | ≤0.015 Nm IP 54 | ||
| 圈数 | 4096/12位 | 转子惯量 | 20 gcm2 | ||
| 增量输出 | 2048个脉冲A90°B | 材料 | 外壳：钢 | ||
| ﹢反相 | 法兰：钢 | ||||
| 绝对精度 | ±0.025° | 工作温度 | –25...+85 ℃ | ||
| 传感原理 | 光电 | –40...+85 ℃（可选） | |||
| 代码 | 格雷码或二进制码 | 相对湿度 | 95% 不凝固 | ||
| 代码顺序 | CW/CCW 通过接线编码 | 电阻 | DIN EN 60068-2-6 | ||
| 输入 | SSI 时钟 | 振动10 g,10-2000 Hz | |||
| 控制输入 UP/DOWN和零位 | DIN EN 60068-2-27 | ||||
| 输出电路 | SSI数据（线驱动RS485) | 冲击100 g,6 ms | |||
| 诊断和增量输出 | 近似重量 | 600 g | |||
| 抗干扰 | DIN EN 61000-6-2 | 电气接口 | 连接器，12针 | ||
| 允许干扰 | DIN EN 61000-6-4 | ||||
| 诊断功能 | 自诊断 | ||||
| 代码连续性检查 | |||||
| 多圈感应 | |||||
| 认证 | UL 认证/E63076 | ||||
