GA240-241系列
2012-12-31 15:23:55来源：浏览：2860
| 绝对值编码器-并行 | |||||
| 轴转，带夹紧或同步法兰 | |||||
| 单圈编码器13位，格雷码或二进制码 | |||||
| GA240，GA241-并行 | 特性 | ||||
 |
–单圈编码器/并行 | ||||
| –光电感应 | |||||
| –分辨率：13位 | |||||
| –夹紧或饲服法兰 | |||||
| –短路保护推挽输出 | |||||
| –通过使能信号释放输出 | |||||
| –恒定代码连续性检查 | |||||

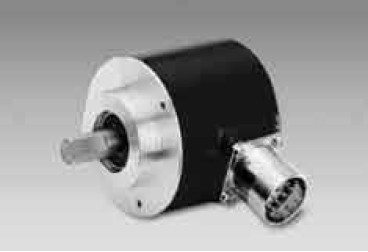

| GA240带夹紧法兰 | |||||
| 技术数据-电气参数 | 技术参数-机械参数 | ||||
| 电源电压 | 10...30 VDC | 外壳 | ø58 mm | ||
| 反极姓保护 | 是 | 保护等级 DIN EN 60529 | IP 54 无轴密封 | ||
| 空载/负载损耗 | ≤60 mA (24 DVC) | IP 65 带轴密封 | |||
| 初始化时间(典型） | 20ms上电后 | 运行速度 | ≤10000 rpm（机械） | ||
| 接口 | 13 并行输出 | ≤6000 rpm（电气） | |||
| 功能 | 单圈 | 启动力矩 | 0.015 Nm IP 54 | ||
| 步数/圈 | 8192/13位 | 0.03 Nm IP 65 | |||
| 绝对精度 | ±0.025° | 转子惯量 | 14.5 gcm2 | ||
| 传感原理 | 光电 | 允许轴负载 | ≤20 N轴向 | ||
| 代码 | 格雷码或二进制码 | ≤40 N径向 | |||
| 代码顺序 | CW/CCW 通过接线编码 | 材料 | 外壳：钢/铝 | ||
| 输入 | 控制输入 UP/DOWN和零位 | 法兰：铝 | |||
| STORE | 工作温度 | –25...+85 ℃ | |||
| ENABLE | –40...+85 ℃ | ||||
| 输出电路 | 推挽式短路保护 | 相对湿度 | 95% 凝固 | ||
| 抗干扰 | DIN EN 61000-6-2 | 电阻 | DIN EN 60068-2-6 | ||
| 允许干扰 | DIN EN 61000-6-4 | 振动10 g,16-2000 Hz | |||
| 诊断功能 | 自诊断 | DIN EN 60068-2-27 | |||
| 代码连续性检查 | 冲击200 g,6 ms | ||||
| 认证 | UL 认证/E217823 | 近似重量 | 250 g | ||
| 电气接口 | 连接器或电缆 | ||||
| GA240-并行 | |||||
| 轴 | ø10 mm | ||||
| 法兰 | 夹紧法兰 | ||||
| GA241-并行 | |||||
| 轴 | ø6 mm | ||||
| 法兰 | 同步法兰 | ||||
