BMSV58轴型
2012-12-31 15:08:58来源:浏览:2865
绝对值编码器-并行 | |||||
轴转,带夹紧或同步法兰 | |||||
单圈磁编码器12位 | |||||
BMSV 58 并行-MAGRES | 特性 | ||||
–单圈编码器/并行 | |||||
–磁感应原理 | |||||
–分辨率:12位 | |||||
–极强的抗冲击和抗振性 | |||||
–复位输入 | |||||
–夹紧或饲服法兰 | |||||

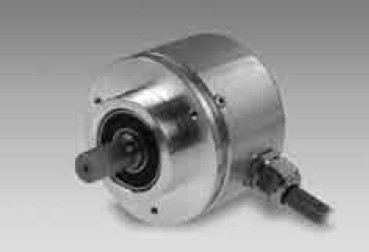

BMMV58K并行带夹紧法兰 | |||||
技术数据-电气参数 | 技术参数-机械参数 | ||||
电源电压 | 10...30 VDC | 外壳 | ø58 mm | ||
空载/负载损耗(典型) | 50 mA (24 DVC) | 保护等级 DIN EN 60529 | IP 65 | ||
初始化时间(典型) | 170ms上电后 | 运行速度 | ≤12000 rpm(机械) | ||
初始化时间 | ≤170ms上电后 | ≤6000 rpm(电气) | |||
接口 | 12个并行输出 | 运行典型力矩 | 0.023 Nm | ||
功能 | 单圈 | 材料 | 外壳:钢/铝 | ||
步数/圈 | 4096/12位 | 法兰:铝 | |||
绝对精度 | ±1° | 工作温度 | –20...+85 ℃ | ||
传感原理 | 磁性 | 相对湿度 | 95% | ||
代码 | 格雷码或二进制码 | 电阻 | DIN EN 60068-2-6 | ||
输入 | 复位输入 | 振动30 g,10-2000 Hz | |||
抗干扰 | DIN EN 61000-6-2 | DIN EN 60068-2-27 | |||
允许干扰 | DIN EN 61000-6-3 | 冲击500 g,6 ms | |||
认证 | UL 认证/E217823 | 近似重量 | 300 g | ||
BMSV 58K | 电气接口 | 电缆 | |||
代码顺序 | CW 缺省 | BMSV 58K | |||
BMSV 58S | 轴 | ø12 mm (夹紧法兰) | |||
代码顺序 | CW:顺时针旋转数值 | 法兰 | 夹紧法兰 | ||
增加(从法兰侧看) | 允许轴负载 | ≤40 N轴向 | |||
≤60 N径向 | |||||
BMSV 58S | |||||
轴 | ø6 mm (同步法兰) | ||||
法兰 | 同步法兰 | ||||
允许轴负载 | ≤10 N轴向 | ||||
≤20 N径向 | |||||
