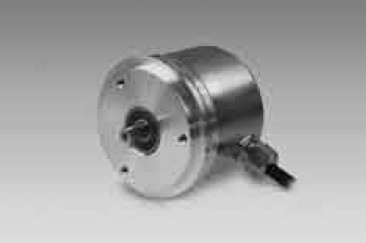

BDH-BDT系列

2012-12-20 23:53:56来源：浏览：5189

增量式编码器

轴型，带夹紧或同步法兰

分辨率10...10000 脉冲

BDH,BDT

特性

–轴型编码器，轴型ø10 mm或ø6 mm

–光电感应

–最高分辨率10000 ppr

–夹紧或饲服法兰

–工业标准

–较小外形深度

技术数据-电气参数

技术数据-机械参数

电源电压

5 VDC ± 10 %

保护等级 DIN EN 60529

IP 42

　

10...30 VDC

　

IP 65

　

4.5...30 VDC

运行速度

≤12000 rpm IP 42

空载/负载损耗（典型）

80 mA (5 VDC)

　

≤6000 rpm IP 65

　

60 mA (24 VDC)

材料

外壳：钢

　

180 mA (4.5 VDC)

　

外壳：铝制（连接-A)

分辨率（步/圈）

10...10000

　

法兰：铝

参考信号

零脉冲，宽度90°

工作温度

95 % 不凝固

传感原理

光电

电阻

DIN EN 60068-2-6

输出信号

A 90°B,N+反相

　

振动10 g,10-200 Hz

输出电路

Antivalent

　

DIN EN 60068-2-27

　

推挽式短路保护

　

冲击50 g, 11 ms

　

推挽式短路保护

近似重量

300 g

抗干扰

DIN EN 61000-6-2

电气接口

连接器或电缆

允许干扰

DIN EN 61000-6-3

BDH

　

认证

UL 认证/E217823

外壳

ø55 mm

BDH

　

轴

ø10 mm（夹紧法兰）

输出频率

≤300 kHz

法兰

夹紧法兰

BDT

　

运行典型力矩

0.022 Nm IP 42

输出频率

≤750 kHz

　

0.026 Nm IP 65

允许轴负载

≤40 N轴向

　

≤60 N径向

BDT

　

外壳

ø58 mm

轴

ø6 mm(同步法兰）

法兰

同步法兰

运行典型力矩

0.0023 Nm IP 42

　

0.026 Nm IP 65

允许轴负载

≤10 N轴向

　

≤20 N径向
