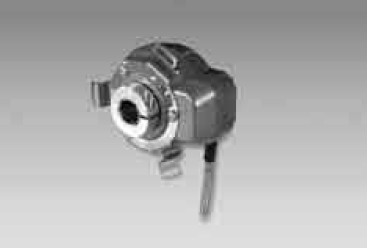

TIL系列

2012-12-20 23:47:16来源：浏览：2537

增量式编码器

通孔ø10-16 mm

分辨率100...2048个脉冲

TIL

特性

–通孔编码器，孔径ø10-16 mm

–最高分辨率2048 ppr

–光电感应

–采用力矩支架安装

–TTL或HTL输出信号

–切向电缆输出

可选

–电缆带连接器

–扩展工作温度范围

技术数据-电气参数

技术数据-机械参数

电源电压

5 VDC ±5 %

外壳

60×72 mm

　

8...26 VDC

轴

ø10 mm 通孔

反极性保护

是

　

ø12 mm 通孔

空载/负载损耗

≤85 mA

　

ø14 mm 通孔

分辨率（步/圈）

100...2048

　

ø16 mm 通孔

参考信号

零脉冲，宽度90°

安装套件版本

19

传感原理

光电

保护等级 DIN EN 6529

IP 54

数出频率

≤120 kHz

运行速度

≤6000 rpm

输出信号

A,B,N+反相

　

≤0.01 Nm

输出电路

线驱动RS422

马达周公差

0.25 mm axial

　

推挽式短路保护

　

0.1 mm radial

　

　

材料

外壳:铝

　

轴:不锈钢

工作温度

–20...+70℃

相对湿度

90 % 不凝固

电阻

DIN EN 60068-2-6

　

振动10 g,55-2000 Hz

　

DIN EN 60068-2-27

　

冲击100 g,11 ms

近似重量

300 g

电气接口

1米电缆
