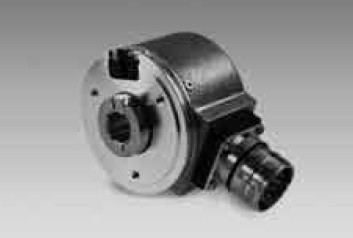

BHF-BHG系列

2012-12-20 23:39:19来源：浏览：3151

增量式编码器

盲孔或通孔ø12 mm

分辨率 10...10000脉冲

BHF,BHG

特性

–盲孔或瞳孔编码器，孔径ø12 mm

–光电感应

–最高分辨率10000ppr

–较小外形深度

–各类安装附件

技术数据-电气参数

技术数据–机械参数

电源电压

5 VDC ± 10 %

外壳

ø58 mm

　

10...30 VDC

保护等级DIN EN 60529

IP 42

　

4.5...30 VDC

　

IP 65

空载/负载损耗（典型）

80 mA (5 VDC)

运行速度

≤12000 rpm IP 42

　

180 mA (4.5 VDC)

　

≤6000 rpm IP 65

　

60 mA (24 VDC)

工作温度

95 % 不凝固

分辨率（步/圈）

10...10000

电阻

DIN EN 60068-2-6

参考信号

零脉冲，宽度90°

　

振动10 g,10-200 Hz

传感原理

光电

　

DIN EN 60068-2-27

输出频率

≤750 kHz

　

冲击50 g, 11 ms

输出信号

A 90°B,N+反相

近似重量

300 g

输出电路

Antivalent

电气接口

连接器或电缆

　

推挽式短路保护

BHF

　

　

推挽式短路保护

轴

ø12 mm盲孔

抗干扰

DIN EN 61000-6-2

运行典型力矩

0.009 Nm IP 42

允许干扰

DIN EN 61000-6-3

　

0.037 nM Ip 65

认证

UL 认证/E217823

材料

外壳:铝

　

外壳:钢制（连接-5）

　

法兰:铝

BHG

　

轴

ø12 mm 通孔

运行典型力矩

0.0175 Nm IP 42

　

0.047 Nm IP 65

材料

外壳:铝

　

法兰:铝
