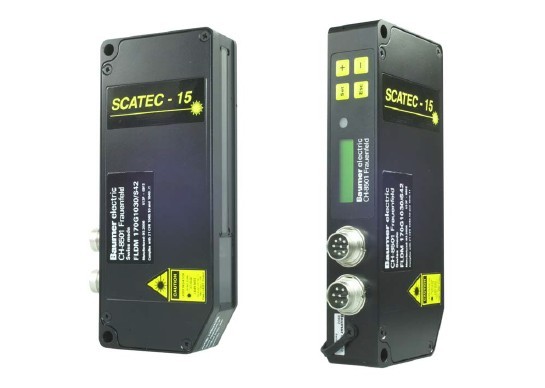

SCATEC激光拷贝计数器

Baumer公司的Scatec系列激光拷贝计数器是专门为重叠纸张和新闻纸的非接触式技术而开发，，Scatec-10/-15 提供了一种普遍适用的物体边缘探测手段。这些传感器最适合用于印刷行业中重叠纸张和新闻纸的非接触式计数。当边缘朝向激光束的物体通过激光束时，传感器响应，并发出一个电输出脉冲。用户拥有多种Scatec-10/-15设置选项，可确保某些边缘将被视为“假边缘”，从而不会触发输出脉冲。利用特定边缘抑制功能，传感器能够获得最高的报纸计数精度。

工作原理：

简而言之，SCATEC-10/-15 由一个激光源和两个光电探测器组成。光束成对角瞄准待测物体。光电探测器V 和R 分别探测被物体沿着向前和向后两个方向散射的激光。当光束打到平面上或边缘上时，这两个探测器的接收光强之比变化很大。相比平面而言，边缘将阻挡从激光接触点到探测器V 的笔直视线，因此探测器V 收到的光线较少。同时，与平面相比，边缘散射到探测器R 的光线更多。这两种效应使前向和后向散射光强度比值v/r 比平面情况小得多。当此比值低于某个阈值时，传感器即认为这是一个边缘。
此工作原理表明：
物体相对于激光束的方向非常重要。相对于不正对光束的边缘，正朝向激光束的边缘产生较小的v/r 比
值。
边缘探测与颜色无关，因为只使用光强度比值而不是绝对值进行探测。

SCATEC-10 / 15激光拷贝计数器分类

FLDM 170G1011/S42FLDM 170C1011/S42 FLDM 170G1030/S42 FLDM 170C1030/S42

FLDM 170x10/xxxxxx 定制型

产品分类	FLDM170	FLDM170	FLDK110	FLDK110
所属系列	SCATEC-15	SCATEC-10	SCATEC-2	SCATEC-J
测量距离	0-120mm	0-90mm	0-60mm	0-55mm
理想操作距离	100mm	70mm	40mm	40mm
计数率	3000000份/小时	3000000份/小时	600000份/小时	280000份/小时
输出脉冲长度	0.3-500ms可选	0.3-500ms可选	5.10.15.20ms可选	10ms
灵敏度	单片/边厚度0.15mm	单片/边厚度0.15mm	单片/边厚度0.2mm	单片/边厚度1.5mm
错误脉冲抑制		4个程序选项	开关/可切换
灵敏度调节	4个预设点或自己调节	4个预设点或自己调节	高低 /可切换	常开
直接间隙检测	是	是
接口	CAN和串口	串口
推挽	是	是	是	是
光隔离	是	是	是
订货型号	FLDM170C1030/S42(光隔离)	FLDM170C1011/S42(光隔离)	FLDM110C1003/S42(光隔离)
	FLDM170g1030/S42(推挽)	FLDM170g1011/S42(推挽)	FLDM110g1003/S14(推挽)	FLDM110g1010/S14(推挽)
			FLDM110g1003/S42(推挽)



更详细资料请来电或邮件咨询！
